Стеллажи не проходят из-за пола
Склад построен под одну задачу, сдаётся под другую. Новый арендатор приносит техническое задание, в котором написано «нужен пол на 9 тонн». Фраза звучит однозначно, но посчитать по ней нельзя ничего: девять тонн — это на квадратный метр или на одну стойку стеллажа? Это два разных числа и два разных пола.
Задача для нас типовая: приходят с ней при смене арендатора, и полы под новую нагрузку мы переделывали. Дальше — как это считается, по каким требованиям проверяется существующий пол и что делаем, когда он не проходит.

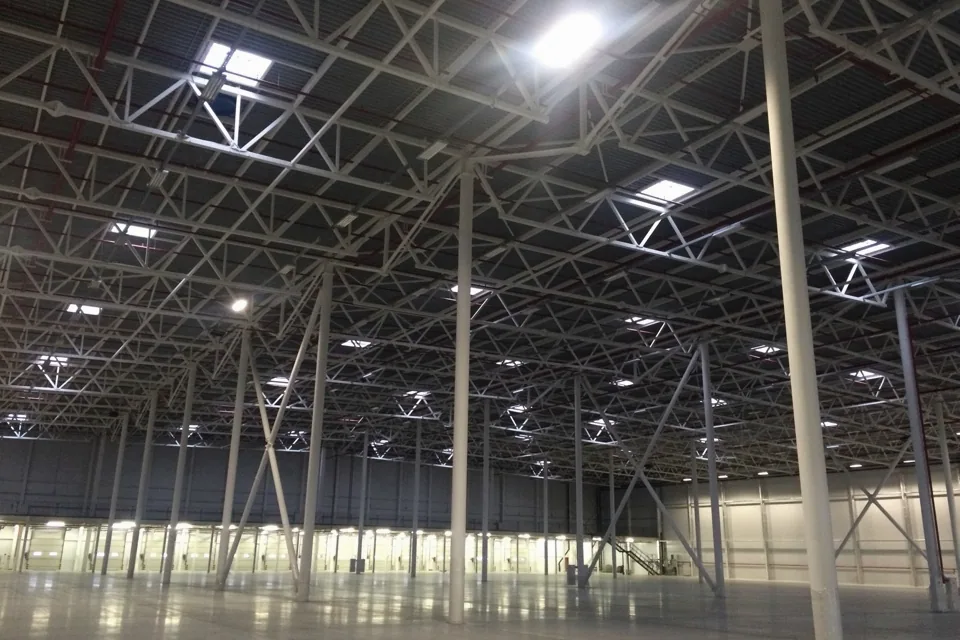

Ситуация: здание то же, арендатор другой
Склад конца девяностых — начала двухтысячных. По проекту пол рассчитан на 5 т/м² равномерно распределённой нагрузки; точечная не нормировалась вовсе — в те годы это было нормой.
Первый арендатор — производитель упаковки: гофрокартон, паллета 250–350 кг, фронтальные стеллажи в четыре яруса, обычный погрузчик, широкие проходы. Пол отработал под эту задачу полтора десятка лет без нареканий.
Новый арендатор везёт тяжёлый товар — паллета около тонны — и уплотняет хранение: шесть ярусов с учётом напольного, узкие проходы, узкопроходная техника с высотой подъёма около девяти метров.

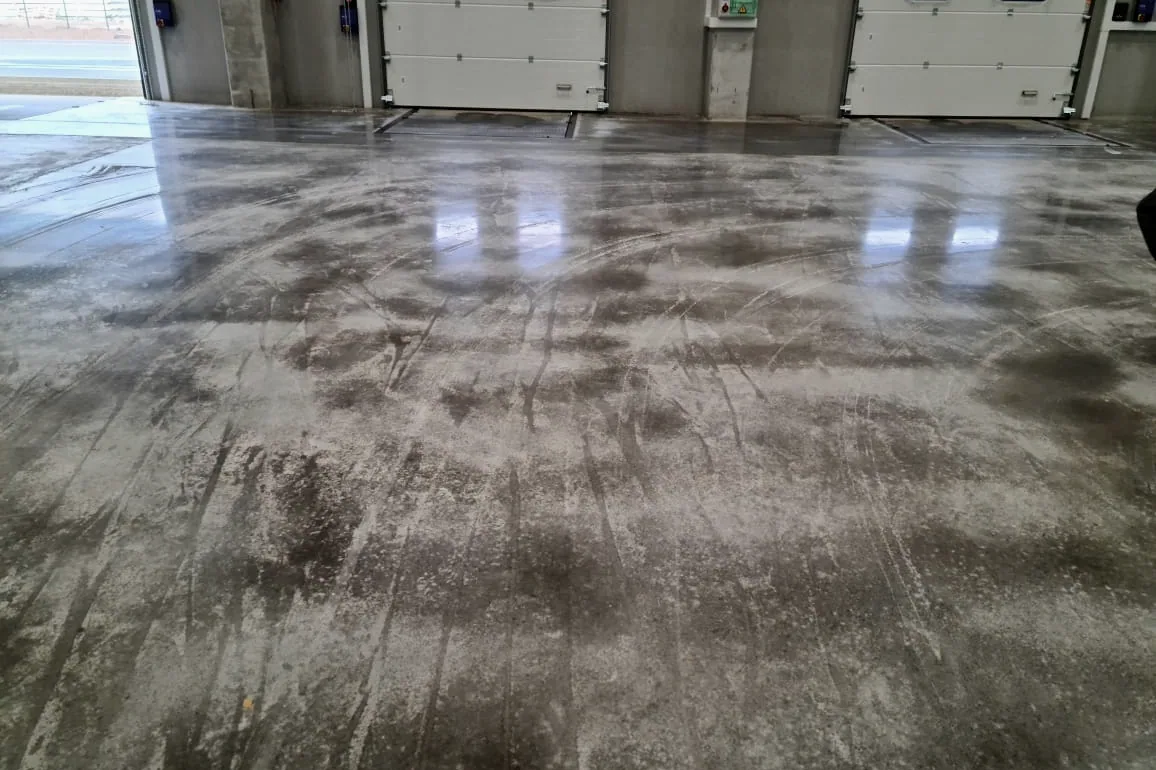

Здание то же. Пол тот же. Задача другая.
«Нужен пол на девять тонн» — девять тонн чего?
Это центральный вопрос, и от ответа зависит всё остальное.
Девять тонн на квадратный метр — характеристика распределённой нагрузки. Так описывают склад в классификации: 5 т/м², 6 т/м². Цифра нужна, чтобы отнести здание к классу, и почти не нужна, чтобы посчитать пол под стеллажи.
Девять тонн на одну стойку — сосредоточенная нагрузка, передаваемая в пол через подпятник площадью с ладонь.
При расчёте стеллажного пола равномерно распределённая нагрузка и собственный вес пола не учитываются: работает сосредоточенная нагрузка под подпятником. При одной и той же эквивалентной распределённой нагрузке сосредоточенные нагрузки на стойки у разных систем расходятся заметно — фронтальные стеллажи, набивные и мезонин собирают вес в точки по-разному.
Отсюда вывод: чтобы посчитать пол, нужны не тонны на квадратный метр, а нагрузка на стойку, размер опорного следа подпятника, шаг рам и схема расстановки в плане. Задание, в котором есть только «т/м²», посчитать нельзя — и это самая частая ошибка в заданиях на пол.
Нагрузка на полку, нагрузка на стойку, нагрузка на пол — три разные цифры
Предыдущий раздел развёл две величины. На самом деле их три — и человек почти всегда начинает с той, которой здесь ещё не было.
Нагрузка на полку — паспортная характеристика самого стеллажа. Её называет производитель, она стоит в характеристиках при покупке — обычно от двухсот килограммов до двух тонн на ярус. Величину называют по-разному — нагрузка на полку, на ярус, на балку, на секцию, — но описывает она одно: сколько можно положить на ярус, чтобы балка не прогнулась сверх допустимого. Это свойство стеллажа. Про пол она не говорит ничего.
Нагрузка на стойку — то, что собирается со всех ярусов и приходит в одну опору. Это уже не характеристика стеллажа, а нагрузка от него.
Нагрузка на пол — то, что приходит под подпятник, на площадку размером с ладонь.
Цепочка. Расчёт в следующем разделе начинается ровно с паспортной цифры: масса груза на ярус × число ярусов ÷ 2, потому что рама общая для двух смежных секций. То есть «нагрузка на полку 1 000 кг» — не конец расчёта, а его первое звено. Дальше, как показано ниже, три паллеты по тонне на шести ярусах дают 9 т на стойку и около 3,9 МПа под подпятником против проектных 0,05 МПа. Одна паспортная цифра — и три разных вопроса на выходе.
Главное: за каждое звено отвечает кто-то свой, и на третьем цепочка обрывается.
За балку и раму отвечает производитель стеллажа — это его паспорт, его расчёт, его гарантия.
За то, чтобы паспортная цифра соблюдалась в эксплуатации, отвечает служба склада: маркировка ярусов, инструктаж, контроль загрузки.
За то, что приходит в плиту под подпятником, не отвечает никто — пока вопрос не задан. Поставщик стеллажей его не задаёт, потому что пол не его предмет. Служба склада не задаёт, потому что паспорт стеллажа у неё соблюдён.
Стандарт связывает эти величины прямо. Пункт 10.2 ГОСТ Р 55525-2017 — тот же, из которого взято требование к уклону, — говорит: несущая способность полов склада должна соответствовать заявленной распределённой и точечной нагрузке (от подпятника) от стеллажей, загруженных максимальной допустимой нагрузкой. Слова «максимальной допустимой» и есть связь. Пол проверяется не по тому, чем склад загружен сегодня, а по паспортной цифре с полки. Если система рассчитана на тонну на паллету, пол считают на тонну — даже если сейчас там триста килограммов.
Две ситуации, в которых цифра с полки становится вопросом к зданию.
Первая: в то же здание закупаются стеллажи с большей паспортной нагрузкой на ярус. Габариты те же, ряды те же, а в плиту пойдёт другая цифра.
Вторая: на существующей системе добавляются ярусы при той же нагрузке на ярус. Нагрузка на полку не изменилась — изменилось число ярусов, а с ним и то, что собирается в стойку.
В обоих случаях меняется не стеллаж. Меняется то, что под ним.
Считаем: что приходит на стойку и что под подпятником
Нагрузка на стойку собирается так: масса паллеты × число паллет на ярус на раму × число ярусов ÷ 2. Делим пополам, потому что рама общая для двух смежных секций и принимает половину груза с каждой.
Типовой шаг рам фронтальных стеллажей — 2,75 × 1,05 м, это 2,89 м² на раму.
| Параметр | Было | Стало |
|---|---|---|
| Масса паллеты | 300 кг | 1 000 кг |
| Паллет на ярус на раму | 3 | 3 |
| Ярусов | 4 | 6 (с напольным) |
| Нагрузка на стойку | 1,8 т | 9,0 т |
| Эквивалентная распределённая | ~1,25 т/м² | ~6,23 т/м² |
| Опорный след подпятника | 0,0225 м² | 0,0225 м² |
| Давление под подпятником | ~0,78 МПа | ~3,9 МПа |
Ход расчёта для нового арендатора: (1 т × 3 паллеты × 6 ярусов) ÷ 2 = 9,0 т на стойку. Эквивалентная распределённая: 18 т ÷ 2,89 м² = 6,23 т/м². Давление: 9 т — это 88,3 кН, делим на 0,0225 м² и получаем 3,92 МПа.
Проектные 5 т/м² — это 0,05 МПа.
Первый вывод. По эквивалентной распределённой нагрузке новый арендатор уже не проходит: 6,23 против проектных 5. И это ещё мягкая проверка.
Второй. Под подпятником давление выше проектного примерно в восемьдесят раз — вот эта проверка и решает. Пол, который держит пять тонн на квадратном метре, ничего не обещает про четыре мегапаскаля в точке: разные расчётные схемы, и вторая из первой не следует.
Третий. «9 тонн» из задания оказались нагрузкой на стойку, а не на квадратный метр. Прочитай их как т/м² — считали бы не тот пол.
Обратный случай. При переходе на набивные или шаттловые системы растёт уже распределённая нагрузка: хранение плотнее по площади. Тогда упирается не плита, а основание под ней — грунт, который под такую нагрузку не уплотняли. Провал выглядит иначе: не продавливание под стойкой, а неравномерная осадка целых участков.
Пол под стеллажи проверяют по четырём разным требованиям
Четыре независимые проверки. Пройти три и провалить одну — значит не пройти.
- Несущая способность под подпятником — продавливание плиты, работа основания, краевые эффекты у швов
- Ровность и уклон — при высоте подъёма больше шести метров это требование становится определяющим, жёстче несущей способности
- Возможность анкеровки — толщина плиты, прочность бетона, краевые расстояния, близость швов, состояние упрочнённого слоя
- Состояние поверхности — трещины, разошедшиеся швы, выкрошенные кромки, отслоение топпинга
Когда арендатор меняется с лёгкого товара на тяжёлый и высотное хранение, обычно не проходят сразу три: несущая способность, ровность и анкеровка. Тогда речь идёт уже не о ремонте, и по нашей практике это самый частый расклад.
Ровность: почему пол, принятый строителями, может не подойти технике
Ровность нормируется по сетке измерения и по классу техники, а не рейкой на глаз.
ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия» (действует с 1 сентября 2017 года, взамен редакции 2013 года, для систем высотой до 16 м) в пункте 10.2 требует установки стеллажей на ровной площадке с твёрдым покрытием и уклоном не более 0,002. Там же — что несущая способность полов склада должна соответствовать заявленной распределённой и точечной нагрузке (от подпятника) от стеллажей, загруженных максимальной допустимой нагрузкой.
| Высота стеллажей | Сетка 1 × 1 м | Сетка 3 × 3 м |
|---|---|---|
| до 8 м | Δ < 5,0 мм | Δ < 9,0 мм |
| свыше 8 м | Δ < 3,0 мм | Δ < 7,0 мм |
Для узкопроходной техники требования задаются отдельно — по DIN 15185 с измерением по DIN 18202. Продольно внутри коридора: 2 мм на 1 м, 3 мм на 2 м, 4 мм на 3 м, 5 мм на 4 м. Перепад колеи поперёк при подъёме до 6 м — от 2 мм при колее до метра до 3,5 мм при колее 2–2,5 м; при подъёме более 6 м те же значения становятся 1,5 / 2 / 2,5 / 3 мм.
Переход через шесть метров ужесточает требование примерно на четверть. При подъёме около девяти метров работает жёсткий ряд, и пол, который двадцать лет устраивал фронтальный погрузчик, перестаёт годиться.
Механика простая: мачта штабелёра — рычаг. Перепад в несколько миллиметров под колёсами на высоте девяти метров превращается в отклонение вил на сантиметры, и техника не выходит на паспортную скорость подъёма.
Отдельно на смонтированной системе проверяется отклонение стоек от вертикали: по пункту 6.1.2 — не более 1/200 высоты стойки для широкопроходной системы и 1/350 для узкопроходной.
Оговорка. Конкретное требование задаёт производитель техники и стеллажной системы. Цифры в открытых источниках расходятся: у поставщиков встречается «1 мм на 1 м», в DIN 15185 продольный допуск — 2 мм на 1 м. Нормативы дают нижнюю планку, рабочее значение берётся из паспорта оборудования.
Анкеровка: что должно быть в плите, чтобы крепление состоялось
Тип анкерования и число анкеров по ГОСТ Р 55525-2017, пункт 9.1, определяет предприятие — изготовитель стеллажей. Конструкция пола должна обеспечивать возможность установки анкеров в соответствии с его требованиями.
- Толщина плиты — глубина заделки анкера должна поместиться с запасом до низа
- Фактическая прочность бетона — а не проектная по документам двадцатилетней давности: несущая способность анкера прямо от неё зависит
- Краевые расстояния — у края плиты, у шва или у стыка анкер работает хуже, чем в теле
- Расположение швов — если подпятник попадает на деформационный шов, анкер ставить негде
- Состояние упрочнённого слоя — топпинг в несколько миллиметров не то основание, в которое ставится анкер
Стеллаж без анкеровки — не «стеллаж с отступлением», а другая конструкция с другим расчётом устойчивости. Отсутствие крепления допускается, только когда это прямо указано изготовителем. Приложение Б того же стандарта формулирует это ещё жёстче: вращение стойки в месте крепления к полу не допускается.
Дальше вопрос переходит в эксплуатацию: стандарт требует частичного технического освидетельствования не реже раза в неделю силами аттестованных специалистов (пункт 10.3.1) и полного — не реже раза в 12 месяцев аккредитованной организацией (пункт 10.3.2), с контролем момента затяжки не менее 2 % анкеров и болтовых соединений. Анкеры в слабом бетоне вскроются на первом же полном освидетельствовании.
Что показывает обследование пола и чем оно отличается от замера ровности
Замер ровности отвечает на одно требование из четырёх. Компании, измеряющие ровность, выдают 3D-карту рельефа пола и на этом останавливаются. Карта показывает, что пол неровный, и не отвечает, что с этим делать. Мы закрываем остальные три и отвечаем на вопрос, который и задан: проходит пол под эту систему хранения или нет.
Что мы смотрим:
- Фактическая толщина и прочность — по кернам, а не ударным молотком: ударный метод показывает прочность поверхностного слоя, а под точечной нагрузкой работает вся толщина
- Что под плитой — состояние основания, песок или насыпной грунт, старые коммуникации. Здесь обычно и обнаруживается, почему пол «ходил»
- Швы, трещины, упрочнённый слой — с привязкой к плану, а не списком дефектов
- Соответствие конкретному оборудованию — не вообще, а под планируемую систему хранения и технику
Подробнее о составе работ и о том, что входит в заключение, — на странице обследования зданий и сооружений.
Когда пол переделывают целиком, а не ремонтируют
Вариантов, кроме переделки, довольно много, и каждый в своей ситуации работает: сместить схему расстановки в зоны, где пол проходит · шлифовка или фрезеровка полос проездов · локальная перезаливка коридоров · отдельные фундаменты под опоры, как в разборе про мезонин · ремонт швов и трещин · снижение высоты хранения или переход на менее требовательную систему · уменьшение веса паллеты и раскладка товара по ярусам.
Теперь где эти меры перестают работать.
Шлифовка снимает локальный горб, но не даёт ровности на длине коридора: она исправляет точку, а нормируется перепад на базе в метр, два, три, четыре. Плюс уменьшает и без того тонкий упрочнённый слой.
Локальная перезаливка стыкуется со старой плитой швом, а шов в коридоре узкопроходной техники — источник ровно тех перепадов, из-за которых всё затевалось.
Фундаменты под опоры решают точечную нагрузку и не решают ни ровность, ни анкеровку.
Ограничение ярусов и веса паллеты работает технически и убивает экономику аренды, ради которой арендатор и уплотнял хранение.
Когда не проходят три требования из четырёх, новый пол дешевле и предсказуемее набора заплаток — мы в таких случаях снимаем плиту и делаем пол заново. Если не проходит одно, считать надо именно ремонт, и мы так же честно об этом говорим.
Как устроен новый пол: порядок работ
Толщина плиты, класс бетона, тип армирования и требования к основанию мы назначаем расчётом по собранным нагрузкам. В расчёт входят: нагрузка на стойку, размер опорного следа, шаг рам и схема расстановки, характеристики основания по результатам обследования, тип и вес техники, режим работы склада.
1. Демонтаж существующей плиты резом на карты. Не отбойным молотком: удар разрушает бетон за границей вскрытия и даёт вибрацию, а склад рядом работает.
2. Выемка и проверка основания. Что под плитой: песок, насыпной грунт, старые коммуникации. Здесь обычно и выясняется, почему старый пол вёл себя так, как вёл.

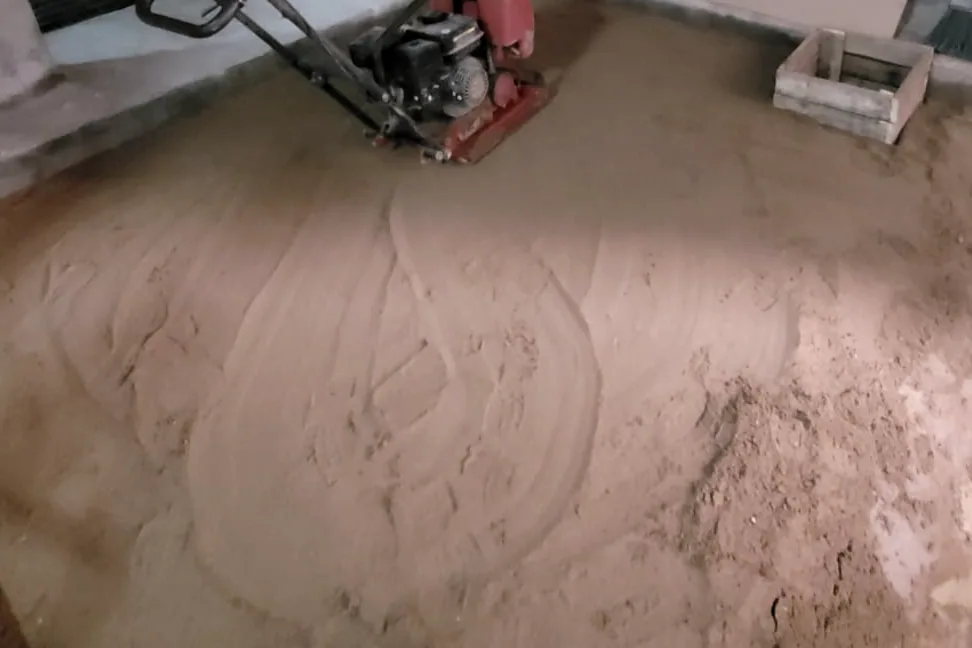

3. Послойное уплотнение основания с контролем. Без этого новая плита повторит судьбу старой — сколько бетона в неё ни заложи.
4. Песчаная или щебёночная подготовка. Выравнивается и уплотняется, отметки выставляются по проекту.

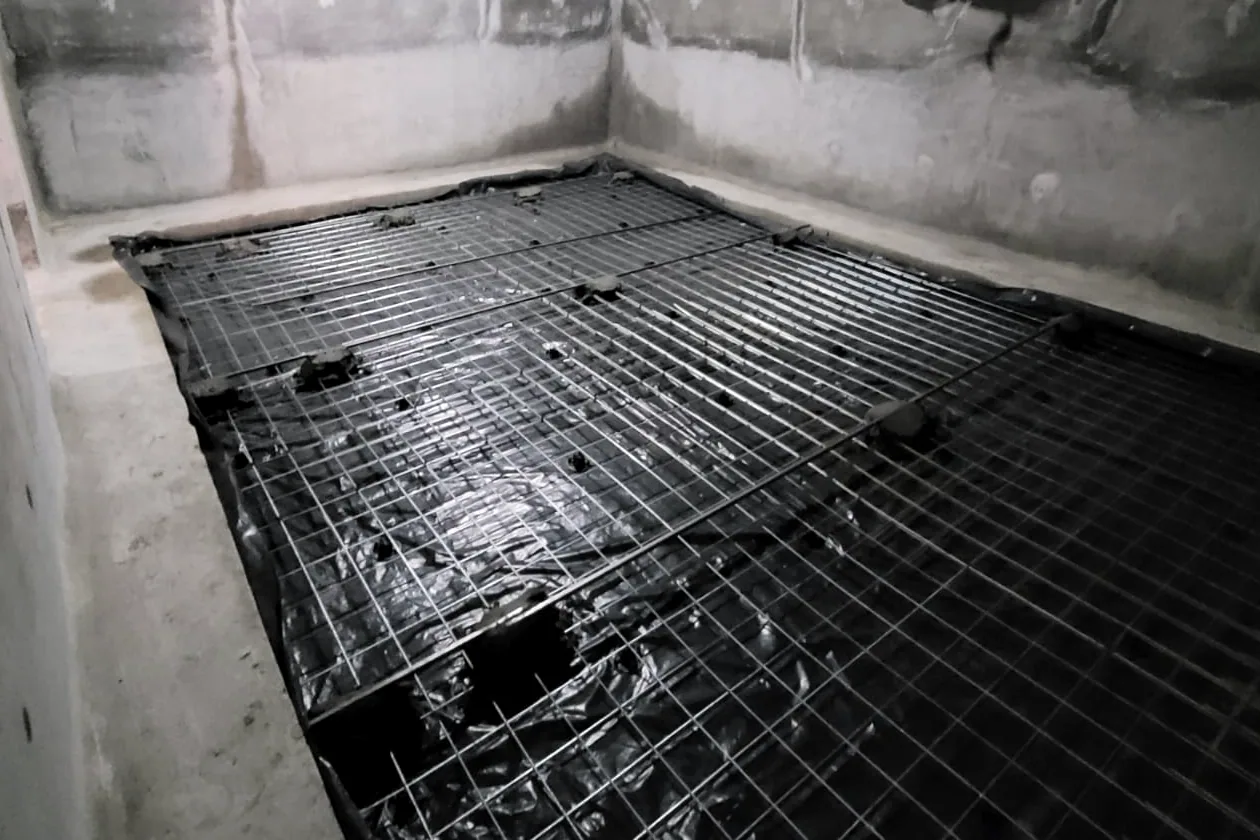

5. Гидроизоляция — отсечка от грунтовой влаги.

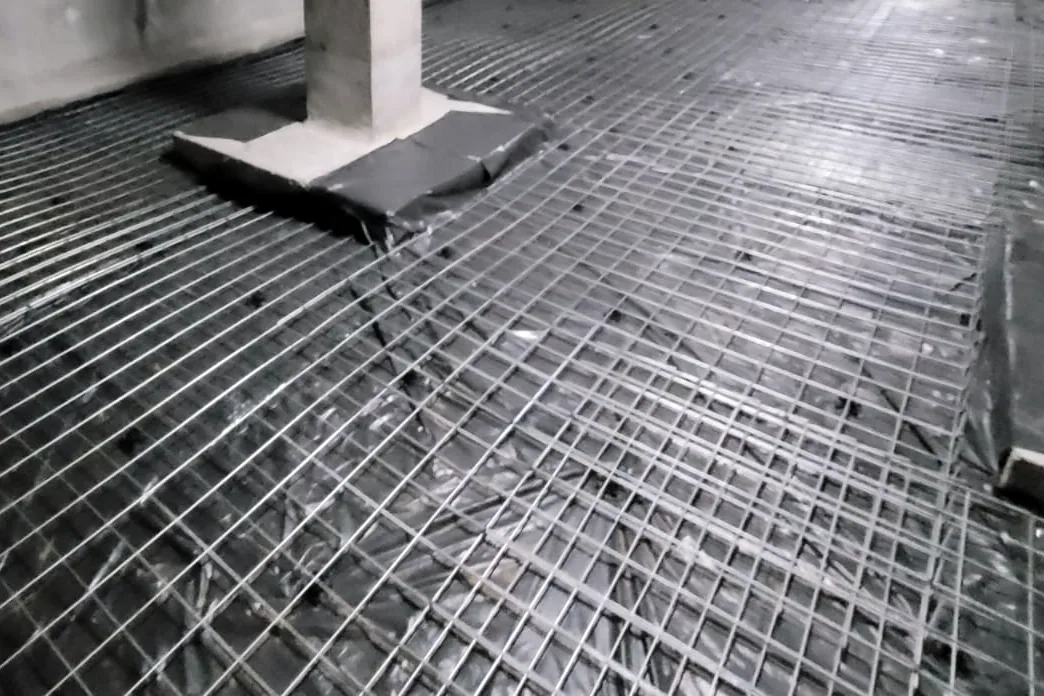

6. Армирование — сеткой или фиброй, по расчёту.

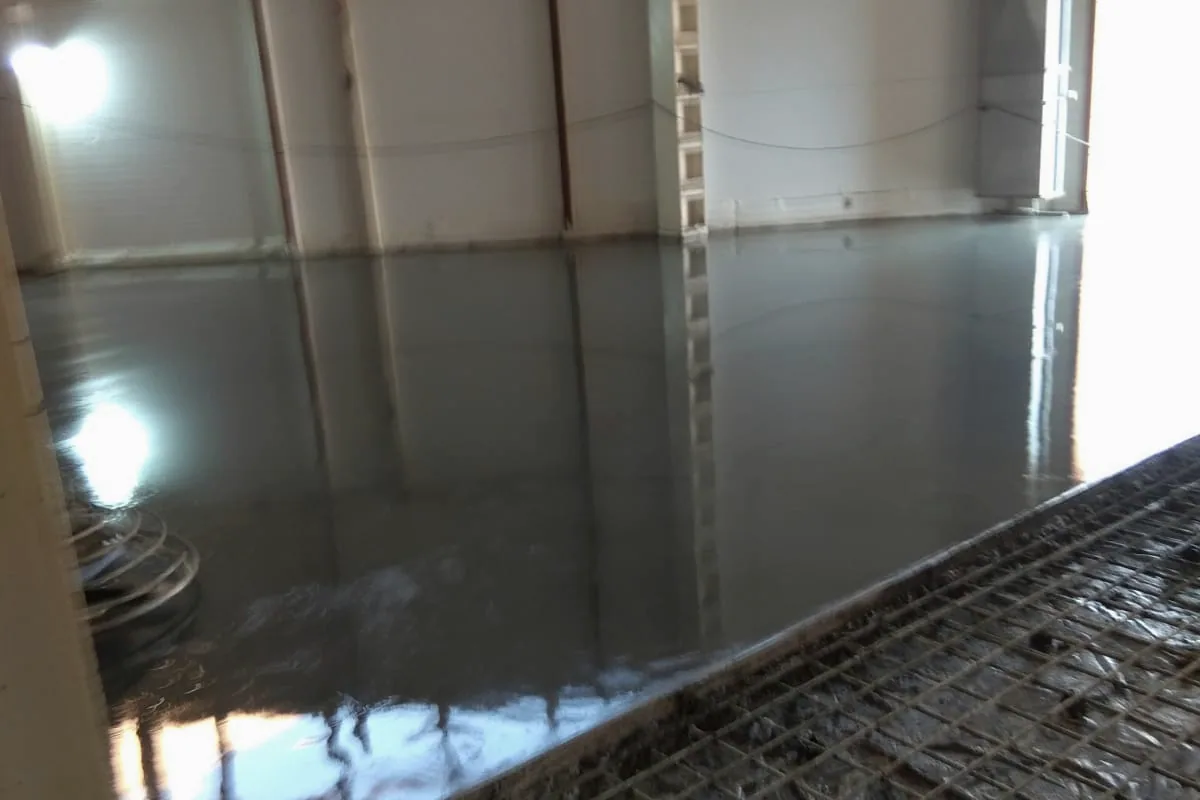

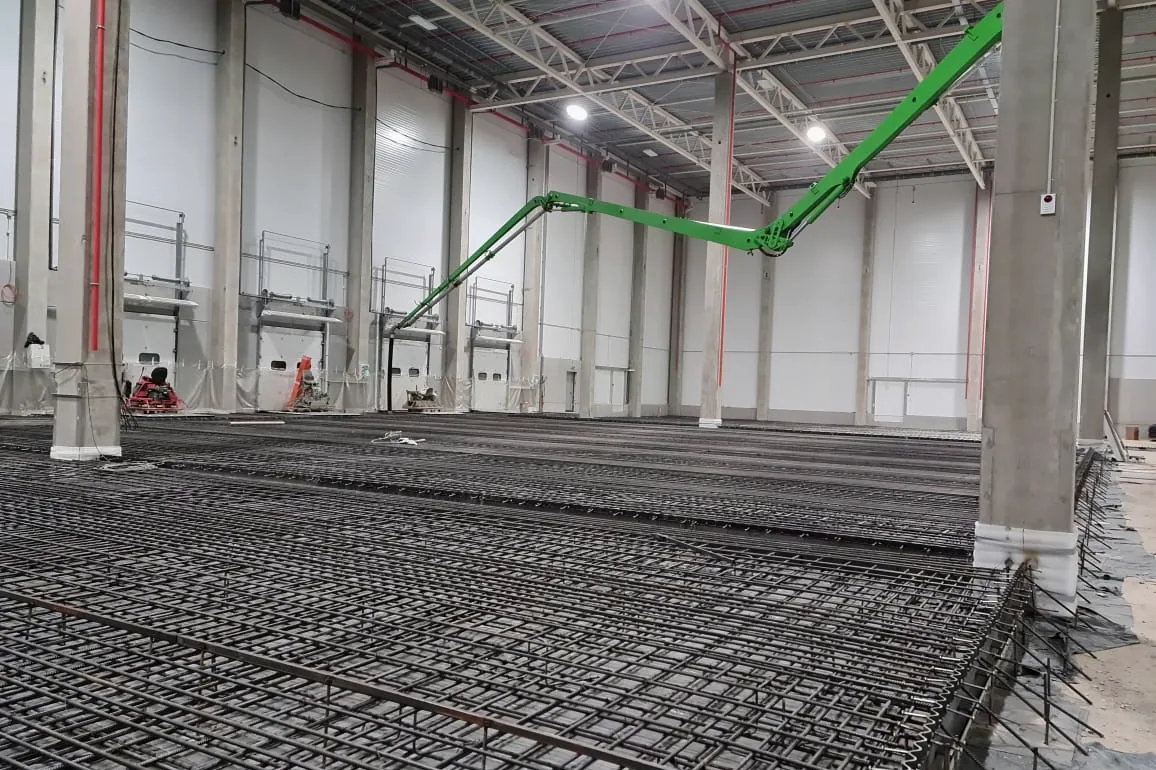

7. Бетонирование картами с лазерным нивелированием. Ровность закладывается на этом шаге. Потом её можно только испортить или дорого исправить.
8. Упрочнённый слой, затирка, уход за бетоном.
9. Нарезка деформационных швов. Отдельная задача — их расположение: шов не должен попадать ни под подпятник, ни под колею узкопроходной техники. Значит, схему швов увязывают со схемой расстановки стеллажей заранее, а не подгоняют потом.

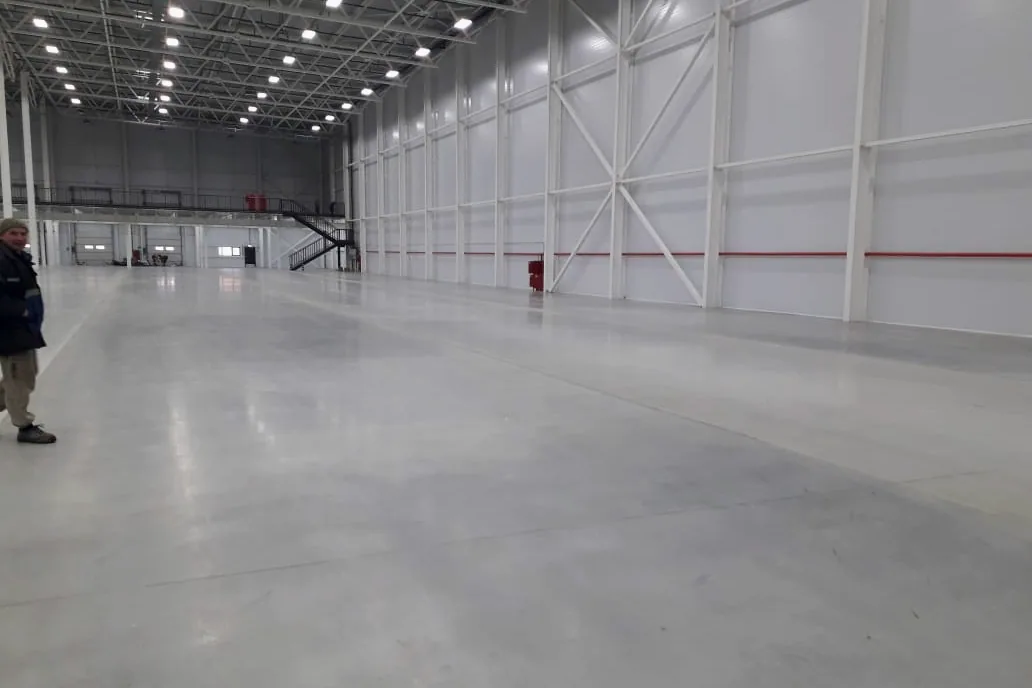

10. Контроль ровности по принятой методике и заполнение швов.
11. Монтаж стеллажей и анкеровка — после того, как бетон набрал проектную прочность. Анкер в молодом бетоне не даст расчётного усилия вырыва.
Склад при этом работает
Полная остановка обычно невозможна — арендатор уже платит за площадь. Работать в действующем здании для нас обычный режим: так делались и фундаменты под мезонин в соседнем разборе.
Работы ведём захватками: часть площади под работами, часть в работе. Размер захватки определяется технологией: между бетонированием карты и выходом на неё техники проходит срок, заданный требуемой прочностью, а не графиком. Отсюда следствие: чем мельче захватки, тем дольше цикл и больше швов; чем крупнее — тем меньше площади в работе одновременно.
Второй ограничитель — подача бетона и маршруты техники арендатора в обход зоны работ.
Что должно быть в техническом задании на пол
Чтобы расчёт стал возможен, в задании нужны:
- Нагрузка на стойку — в тоннах, с прямым указанием, что она сосредоточенная
- Размер опорного следа подпятника
- Шаг рам и схема расстановки в плане — ряды, проходы, зоны напольного хранения
- Тип техники и высота подъёма — от них зависят требования к ровности и методика измерения
- Число ярусов и распределение груза по ярусам
- Методика контроля ровности, по которой пол принимается
Эти данные есть в спецификациях поставщика стеллажей и поставщика техники. Собрать их нужно до заказа оборудования, а не после.
Кто за это отвечает при смене арендатора
Собственник сдаёт здание. Арендатор ставит оборудование. Поставщик стеллажей выдаёт требования к полу, но проверять их выполнение — не его работа. За сам пол под оборудованием не отвечает никто, и вопрос всплывает после подписания договора аренды: арендатор считает, что здание требованиям отвечает, раз это склад, а собственник продаёт площадь, а не соответствие конкретной системе хранения.
Проверять надо до подписания, и это проверка здания, а не оборудования: фактическая толщина и прочность плиты, состояние основания, ровность под планируемую технику, возможность анкеровки под конкретную стеллажную систему.
Частые вопросы
Какая максимальная нагрузка на полку стеллажа допустима?
Столько, сколько указано в паспорте конкретной системы. Универсального числа нет: величина зависит от профиля балки, её длины, шага перфорации стойки и способа опирания, и определяет её производитель расчётом или испытанием. Ходовые значения лежат в диапазоне от двухсот килограммов до двух тонн на ярус. Важнее другое: эта цифра ничего не говорит о поле. Она описывает балку, а не плиту, и превращается в вопрос к зданию только после пересчёта в нагрузку на стойку.
Нагрузка на полку и нагрузка на пол — это одно и то же?
Нет, и это самая частая подмена. Нагрузка на полку — свойство стеллажа, килограммы на один ярус. Нагрузка на пол — то, что приходит в плиту через подпятник площадью около двух сотых квадратного метра. Между ними два множителя и одно деление: число паллет на ярус, число ярусов и половина, потому что рама общая для двух секций. На числах этого разбора тонна на паллете превращается в девять тонн на стойку.
Как посчитать нагрузку на стойку стеллажа?
Масса груза на ярус на одну раму × число ярусов ÷ 2. Делят пополам, потому что рама принимает половину груза с каждой из двух смежных секций. В расчёт входит и напольный уровень хранения, если груз ставится прямо на пол в габарите стеллажа. Для набивных, шаттловых систем и мезонина схема сбора нагрузки другая, и результат при той же распределённой нагрузке расходится заметно — считать нужно по своей системе, а не по фронтальной.
Какая нагрузка на пол склада считается нормальной?
Вопрос поставлен неправильно, и именно из этого вырастает большинство проблем. Считают не пол вообще, а пол под конкретную расстановку. Классификационные 5 или 6 т/м² описывают здание, а не проверяют плиту: при расчёте стеллажного пола равномерно распределённая нагрузка не работает, работает сосредоточенная под подпятником. Задание, в котором есть только тонны на квадратный метр, посчитать нельзя. Нужны нагрузка на стойку, размер опорного следа подпятника, шаг рам и схема расстановки в плане.
Зачем стеллажу подпятник?
Он делает три вещи. Раздаёт сосредоточенную нагрузку со стойки на площадь пола: чем меньше след, тем выше давление в плите, и зависимость прямая — след 120 × 120 мм вместо 150 × 150 даёт давление в полтора с лишним раза выше. Даёт место под анкерное крепление к плите. И позволяет выбрать локальную неровность пола подкладками, чтобы стойка встала вертикально. Размер подпятника — не деталь оформления, а исходное данное расчёта пола.
Обязательно ли крепить стеллажи к полу анкерами?
Стандарт не делает это обязательным всегда: по пункту 9.1 ГОСТ Р 55525-2017 необходимость крепления к полу, тип анкерования и число анкерных болтов определяет предприятие-изготовитель стеллажей. То есть отсутствие анкеровки допустимо только тогда, когда так сказал изготовитель. Стеллаж без крепления — не «стеллаж с отступлением», а другая конструкция с другим расчётом устойчивости. Отдельный вопрос — способна ли плита принять анкер: толщина, фактическая прочность бетона, краевые расстояния и положение швов разобраны выше.
Нужна ли на стеллаже табличка с допустимой нагрузкой?
Да. Пункт 9.1 ГОСТ Р 55525-2017 требует после завершения монтажа установить информационные таблички размером не менее А4 с указанием высот уровней хранения и максимальной допустимой нагрузки на каждый уровень. Место установки — торцы каждого одиночного или двойного ряда, на высоте 2 м от пола до верхнего края таблички. Таблички либо входят в комплект поставки, либо ставятся эксплуатирующим предприятием. Образец таблички приведён в приложении А стандарта, и это приложение рекомендуемое: обязателен факт наличия, а не форма.
Кто должен считать пол — поставщик стеллажей или подрядчик по зданию?
По факту — ни тот, ни другой, если задачу никто не поставил. Поставщик отвечает за свою конструкцию и выдаёт нагрузку на стойку как исходное данное; пол не входит в его предмет. Подрядчик по зданию считает то, что ему дали в задании, — а в задании обычно стоят тонны на квадратный метр, по которым плиту не проверить. Проверять пол должна сторона, которая держит и расстановку, и состояние конструкций: нужны фактические характеристики плиты и основания, а их даёт обследование, а не проект двадцатилетней давности.
Что делать, если пол не проходит под новые стеллажи?
«Не проходит» — это результат проверки, а не приговор, и дальше есть два пути. Первый: усиление — локально по зонам расстановки или с переустройством участков пола; тогда называем объём и смету. Второй: меняется не пол, а замысел — другой шаг рам, меньше ярусов, другой тип системы, другое место в здании. Второй путь дешевле почти всегда, и мы называем его так же спокойно, как первый. Полностью три исхода расчёта разобраны отдельно: оборудование в существующем здании.
Признаки, что вопрос по полу возникнет и у вас
- Новый арендатор тяжелее предыдущего — разница между паллетой в 300 кг и в тонну — пятикратная разница нагрузки на стойку
- В задании нагрузка только в т/м² — признак, что пол под стеллажи не считали
- Растёт высота хранения — переход через шесть метров подъёма ужесточает требование к ровности, выше восьми меняется допуск по ГОСТ Р 55525-2017
- Меняется класс техники — узкопроходный штабелёр вместо фронтального погрузчика
- Зданию больше пятнадцати лет — документов по полу нет либо они не совпадают с тем, что видно
- Пол уже ремонтировали, трещины вернулись — причина в основании, а не в покрытии
Расчёт пола занимает дни и делается до заказа оборудования. Переделка пола под смонтированные стеллажи — это демонтаж стеллажей, работы по полу и повторный монтаж.
