Мезонин рассчитали, а пол под него не проходит
Типичный порядок: сначала подбирают мезонин или стеллажную конструкцию, считают полезную нагрузку, согласовывают планировку — и только потом выясняют, что пол под опоры не рассчитан. Дальше два пути: усиливать основание или переделывать решение.
Разбираем на объекте, где это выяснилось вовремя.
Ситуация

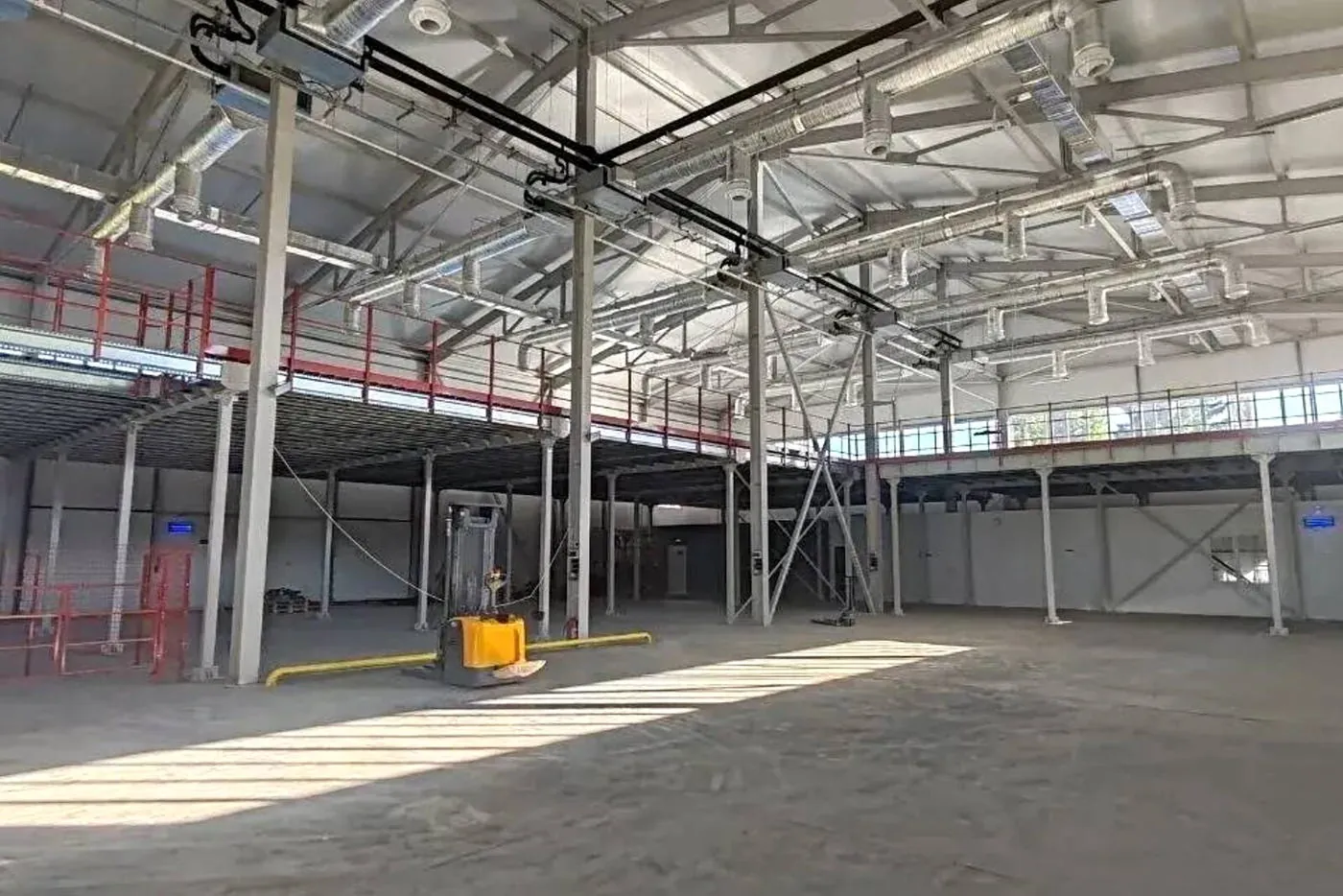

Действующий складской комплекс. Собственник увеличивает полезную площадь внутри существующего здания — ставит встроенную антресоль, мезонин на металлических стойках. Конструкция подобрана, расчёт от поставщика есть.
Вопрос, который возник до монтажа: выдержит ли существующий пол.
Пол в складе — бетонная плита по грунту, сделанная под обычную складскую нагрузку: погрузчик, паллеты, равномерное давление по площади. Мезонин работает иначе. Он собирает нагрузку с целого этажа и передаёт её в пол через ограниченное число точек.
| Расчётная нагрузка на стойку | 32 000 кг |
|---|---|
| Размер базы стойки | 370 × 370 мм |
| Толщина существующей плиты пола | 200 мм |
| Шаг колонн здания | 6026 мм |
Тридцать две тонны приходят на площадку размером с табурет. Удельное давление под базой — порядка 2,3 МПа, и это не та нагрузка, на которую проектируют складской пол.
Что проверили до начала работ

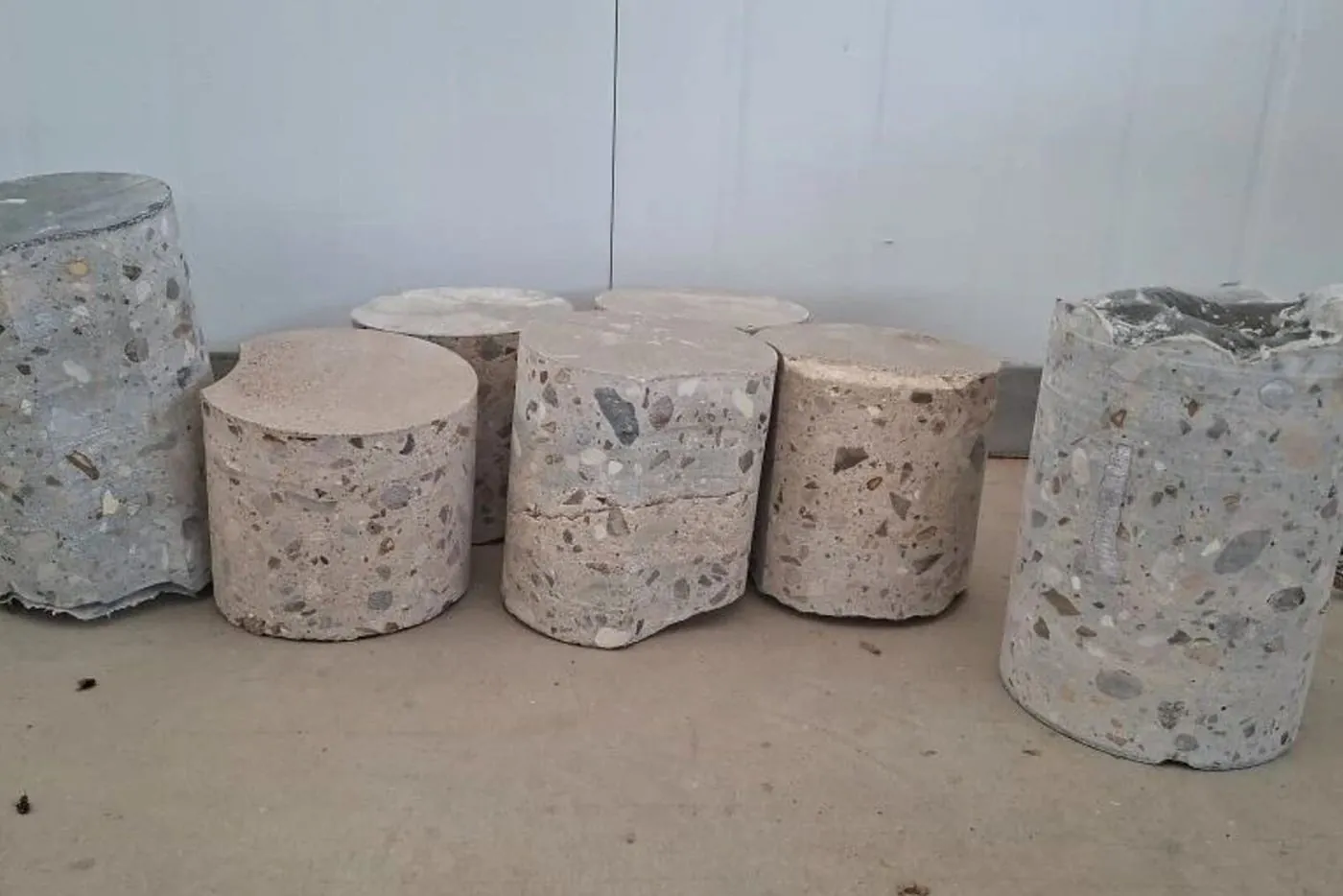

Перед проектированием фундаментов из плиты пола отобрали керны и отправили в лабораторию.
Что показали испытания
- фактическая прочность бетона на сжатие в возрасте более 28 суток — 20,7 МПа
- фактический класс бетона — В17
Испытания по ГОСТ 28570-2019, класс определён по ГОСТ 18105-2018.
Это нормальный пол для склада. Но между «нормальный пол» и «выдержит тридцать две тонны в точке» нет ничего общего — это разные вопросы, и второй решается не на глаз.
Почему керны, а не молоток Шмидта. Ударный метод показывает прочность поверхностного слоя. Под точечной нагрузкой работает вся толщина плиты и основание под ней. Керн даёт фактическую прочность по всей высоте образца — то, что нужно для расчёта.
Что сделали

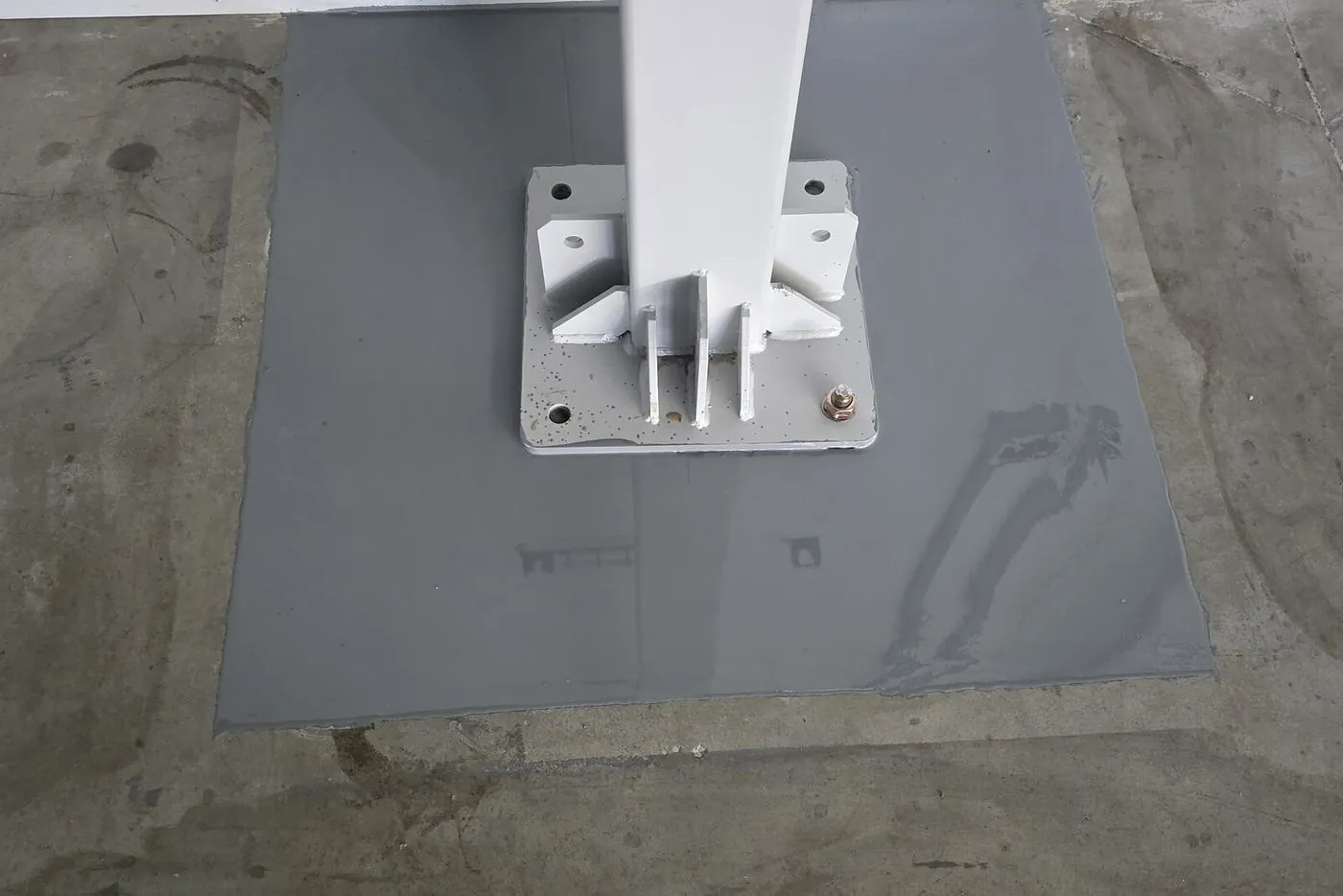

Стойки мезонина не опираются на существующий пол. Под каждую из них устроен отдельный железобетонный фундамент, проходящий сквозь плиту и передающий нагрузку на грунт.
Плиту режут, а не ломают

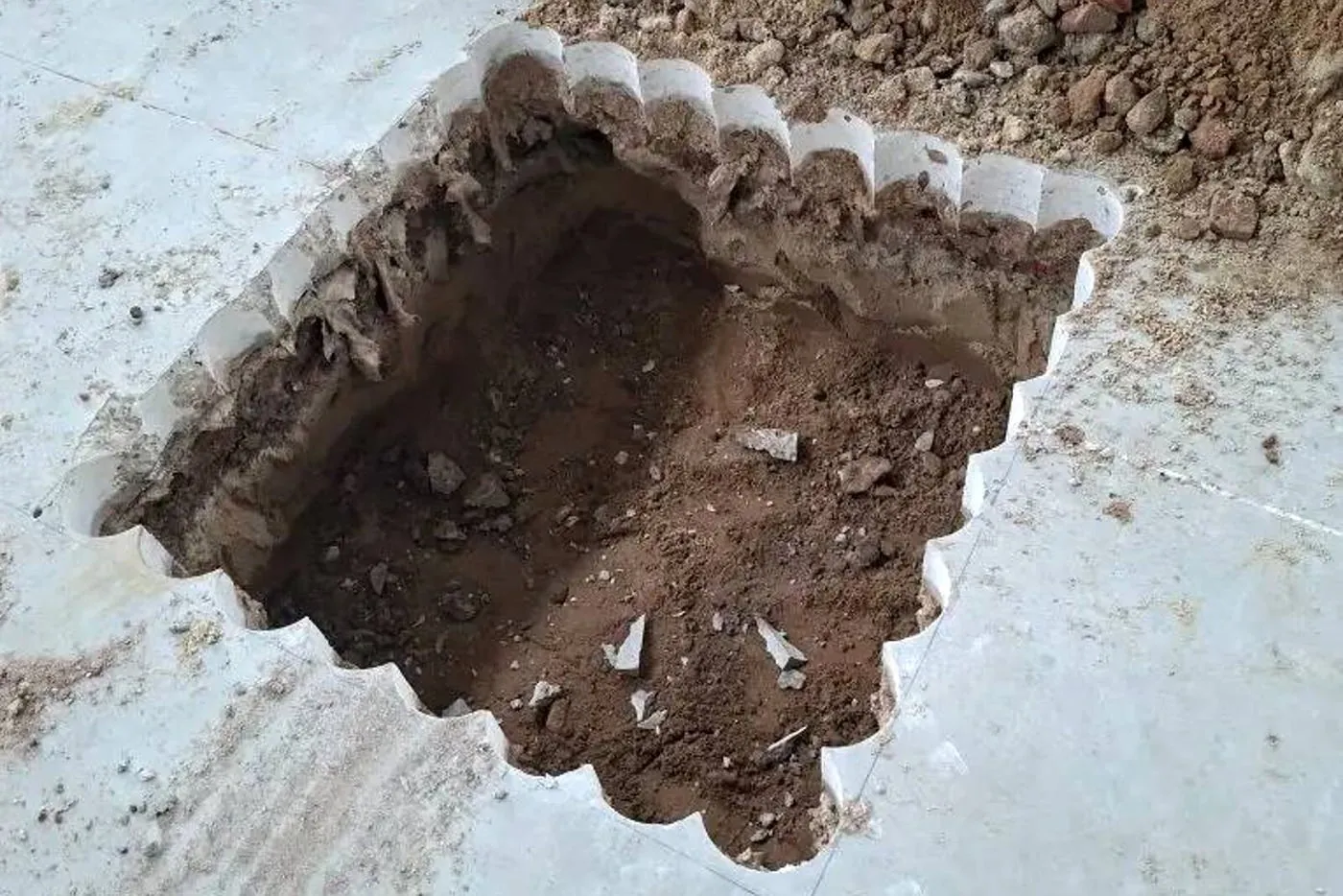

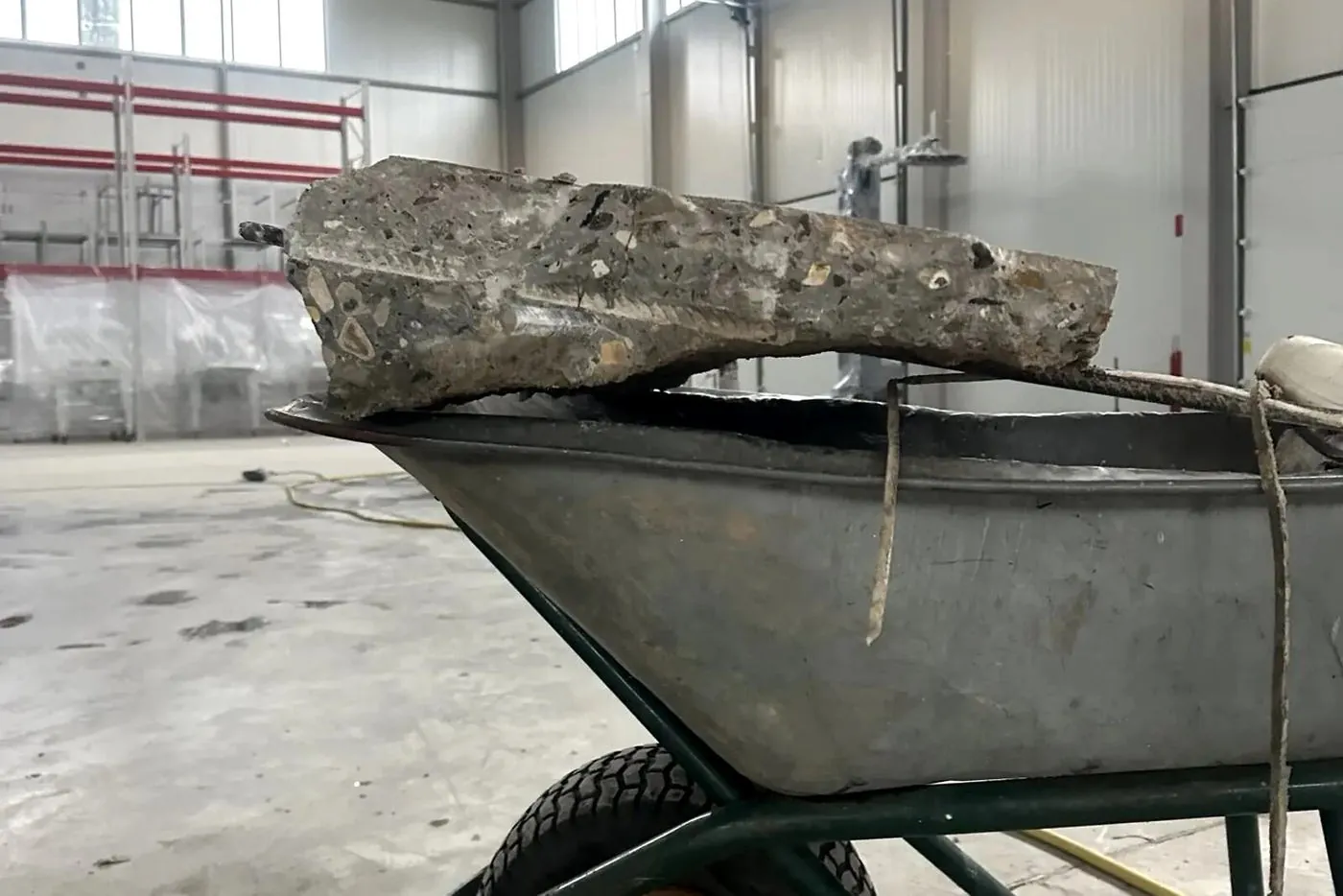

Участок под фундамент вырезается — контур проходят резом на всю толщину плиты и вынимают цельным куском. Отбойный молоток здесь не применяется, и это не вопрос аккуратности.
Удар разрушает бетон за границей вскрытия: в примыкающей плите появляются микротрещины, которые проявятся через сезон. Рез оставляет ровную кромку, к которой потом примыкает новый бетон, — шов получается управляемым, а не рваным.
Второе следствие: на действующем складе нет ударной вибрации. Стеллажи рядом продолжают стоять, техника ездит, персонал работает.
Порядок работ по каждой опоре
- Разметка и рез контура на всю толщину плиты, выемка вырезанного участка
- Выемка грунта до проектной отметки
- Подготовка основания

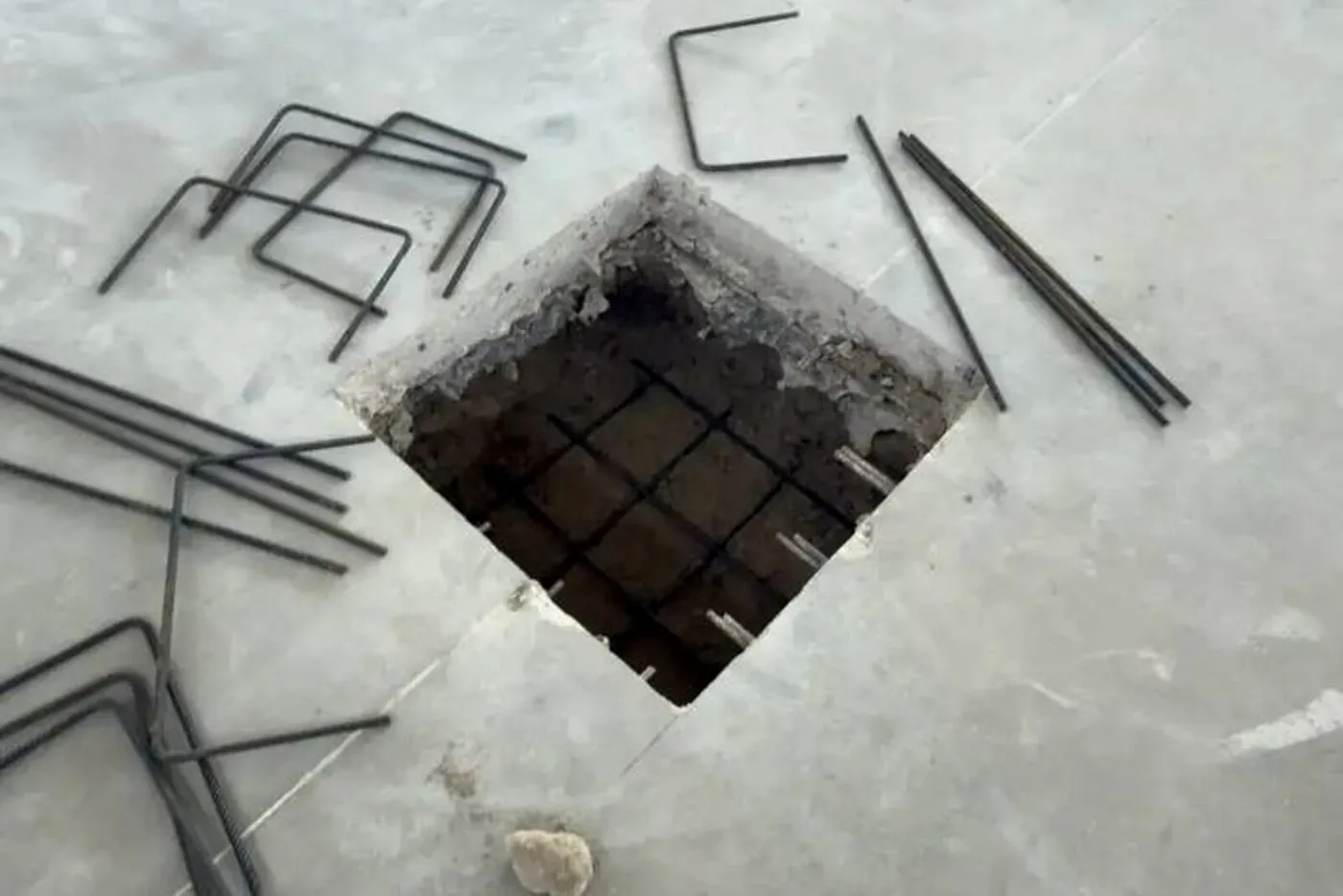

- Армирование, опалубка, бетонирование
- Уход за бетоном, снятие опалубки
- Восстановление плиты пола вокруг фундамента с армированием
- Устройство упрочнённого слоя, чтобы пол работал как раньше
| Ф1 | Ф2 | |
|---|---|---|
| Нагрузка | 32 т | 16 и 8 т |
| Размер в плане | 1500 × 1500 мм | 1200 × 1200 мм |
| Высота | 350 мм | 350 мм |
| Объём бетона | 0,87 м³ | 0,51 м³ |
Под подошвой — щебёночная подготовка 100 мм и профилированная мембрана. Бетон по спецификации — класса В30 с маркой по водонепроницаемости W8 и по морозостойкости F100, ГОСТ 26633-2015. Армирование Ø12 А500С с шагом 200 мм.
Существующий пол — В17 по факту. Новый фундамент — В30. Разница не в запасе «на всякий случай»: под точечной нагрузкой работает другой материал, и считается он отдельно.
Стык нового бетона со старым — отдельное решение, а не «залили и ладно»
При демонтаже плиты арматуру не срезают заподлицо: оставляют выпуски не менее 200 мм и сваривают их с арматурой фундамента по ГОСТ 14098-2014. Там, где выпусков не осталось, в кромку плиты бурят скважины d = 16 мм и вклеивают стержни на химический анкер.
Периметр закрывается швом с полиуретановым герметиком по шовному шнуру. Шов работает как компенсационный: новый бетон и старая плита живут по-разному, и им нужно место для этой разницы.
Объёмы
По этому объекту, после уточнения проектных решений:
| Работа | Объём |
|---|---|
| Фундаментов под стойки | 23 |
| Разборка бетонной плиты пола | 19,6 м² |
| Выемка грунта | 7,7 м³ |
| Бетон фундаментов | 11 м³ |
| Арматура | 1,1 т |
| Срок работ по основаниям | 3 недели |
| Общий срок проекта | 1,5 месяца |
Обратите внимание на разборку плиты: двадцать квадратных метров на весь объект. Мезонин занимает несколько сотен метров, а вскрывается двадцать — ровно под опоры. Остальной пол остаётся нетронутым и продолжает работать.
Попутно — то, что видно только когда вскрываешь пол
Когда работаешь с полом в существующем здании, обнаруживается его накопленное состояние. На этом объекте параллельно с фундаментами сделали:
- расчистка и заполнение швов — 34 погонных метра
- ремонт трещин с расшивкой — 22 погонных метра
- разделка примыканий к колоннам — 11 погонных метров
- устройство компенсирующих швов — 11 погонных метров
- восстановление упрочнённого слоя в местах разрушения
Это не дополнительная продажа. Швы и примыкания вокруг зоны работ всё равно нарушаются при вскрытии плиты, и оставлять их незакрытыми нельзя — трещины пойдут дальше.
Склад при этом работал
Работы шли на действующем объекте. Доступ на площадку — ежедневно, включая выходные, с 7:30 до 20:00; зона работ огорожена и передана подрядчику по акту с фиксацией существующих дефектов.
Вскрытие плиты идёт по опорам, а не сплошным фронтом: за раз открывается ограниченный участок, который закрывается до перехода к следующему.
Что из этого следует для вашего объекта
Порядок должен быть обратным привычному
Сначала проверяется пол, потом подбирается конструкция. Расчёт от поставщика мезонина отвечает на вопрос «выдержит ли конструкция», а не «выдержит ли пол под ней».
Данные о поле нужны фактические, а не проектные
Класс бетона по документам двадцатилетней давности и фактический класс — разные величины. Плита работала под нагрузкой, промерзала, ремонтировалась. Проверяется тем, что есть сейчас.
Ставить стойки на существующий пол «с усилением сверху» обычно не выходит
Нагрузка от мезонина — точечная и постоянная. Она передаётся не в плиту, а сквозь неё, в грунт. Отдельный фундамент под каждую опору — не перестраховка, а способ вообще не трогать остальной пол.
Признаки, что вопрос по полу возникнет
Проверьте до того, как заказывать конструкцию:
- Здание старше пятнадцати лет, а документов по полу нет или они не совпадают с тем, что видно
- Мезонин или стеллажи выше шести метров — чем выше конструкция, тем больше нагрузка собирается в одну точку
- Швы у колонн раскрыты, есть сетка трещин — плита уже работает на пределе
- Пол ремонтировали, и трещины вернулись — причина в основании, а не в покрытии
- Планируется техника с большей нагрузкой — ричтрак вместо погрузчика меняет режим работы плиты
Любой из пунктов — повод сделать керны до подписания договора на конструкцию, а не после.
Проверка пола стоит несопоставимо меньше, чем переделка смонтированного мезонина. Она занимает несколько дней и делается до того, как принято решение по конструкции.
